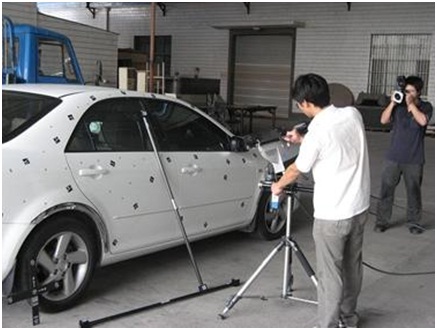

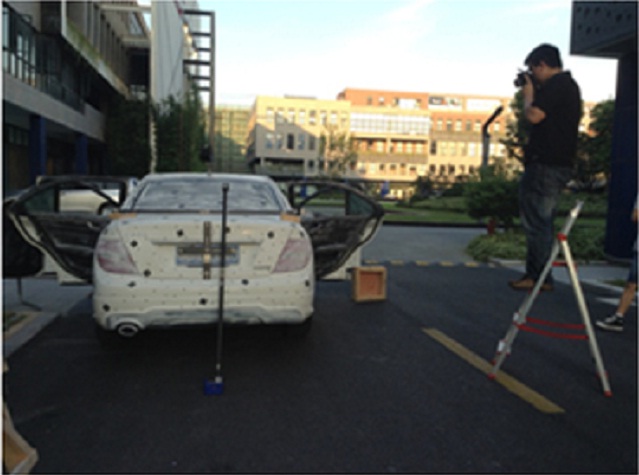

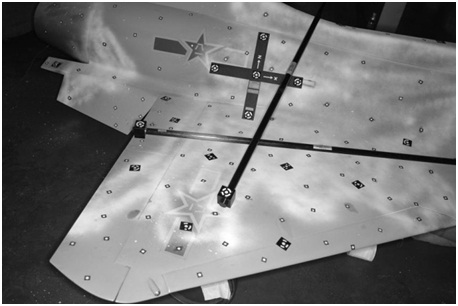

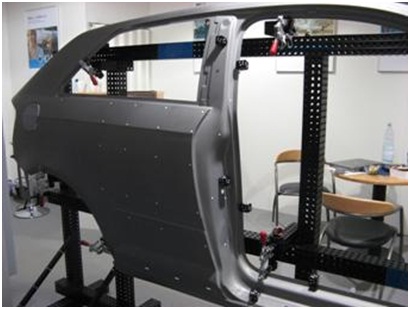

攝影測量系統(3DPS)是一部便攜式三坐標測量機,它采用高解析度數碼相機采集圖像數據。測量前,圓形標志點粘貼在所有將被測量的點上,然后用高解析數碼相機從不同角度對被測量物體拍照,這些相片輸入到AICON 3D Studio測量軟件中,可以自動計算所有靶點的三維坐標。計算是基于空間圖像三角化原理(照相測量法),并且是全自動的。由于軟件中內含有同步校準步驟,所以不需要預先校準相機。

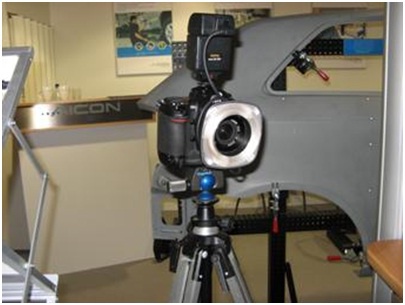

數字相機 :NIKON D90和 Nikkor 24 mm鏡頭 (型號會有所變化)
相機分辨率 :4288 x 2848像素 (一千二百四十萬像素)
數據傳送 :可移除存儲設備
長度精度 :± 0.015 mm/m
視角 (水平/垂直) :58° / 36°
照明 :白光
每一幅圖片的存儲時間 :5秒
處理工具 :通用電腦

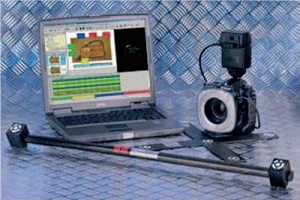

附件 :標尺, 編碼目標, 標準目標, 適配器
軟件 :攝像測量處理 DPA
后處理和渲染的控制軟件 : AICON 3D Studio
自動校準 : 有
自動目標參照 : 有
變形分析 : 有
適配器校準 : 有
特征測量 : 有

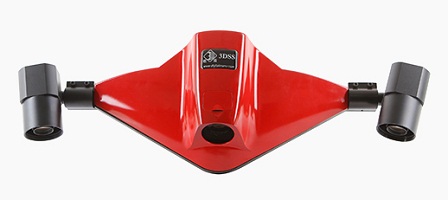

由于攝影測量系統得到的是離散孤立圓點的坐標,為了得到大型物體(如汽車油泥模型)的完整點云,通常與3DSS三維掃描儀配合使用,以輕松得到物體的高精度點云。在這里,攝影測量系統的作用是得到物體的整體框架,3DSS分塊掃描得到物體的局部點云,并且通過框架點自動拼接起來。
