幻影標準型三維掃描儀
產品基本信息
3DSS幻影標準型三維掃描儀是上海數造第三代工業級光學三維掃描儀，采用流線型的外觀設計和固定式攝像頭，不僅美觀，還提升了掃描的穩定性和精確度。
3DSS幻影標準型三維光學掃描儀根據光源的不同具有兩種不同款式，即
? 白光幻影標準型三維掃描儀（3DSS-MIRG-III）
? 藍光幻影標準型三維掃描儀（3DSS-MIRGB-III）
藍光幻影標準型三維掃描儀彌補了白光幻影標準型三維掃描儀在復雜環境光和強照度環境下掃描精度的不足。
產品詳細信息
幻影標準型三維掃描儀性能參數
- 1) 單幅掃描范圍： 400mm（X）×300mm（Y）；
- 2) 光柵發生器：采用LED冷光源，分辨率1280X768
- 3) 單幅測量精度： ±0.02mm；
- 4) 測量點距：0.3mm～0.4mm；
- 5) 掃描時間（每幅,秒）：＜3s；
- 6) 掃描景深：300 mm；
- 7) 單次掃描分辨率 1,310,000 / 3,000,000 / 5,000,000;
- 8) 掃描頭重量：3Kg
- 9) 掃描頭尺寸：550mmX180mmX160mm
- 10) 點云輸出格式：GPD, STL, ASC, IGS，WRL等;能與常見的逆向軟件、CAD軟件兼容
幻影標準型三維掃描儀掃描軟件功能
- 1）具備系統標定、點云掃描、三維顯示等基本功能；
- 2）掃描軟件3DSS V12.0
- 3）具備參考點識別與全自動拼接功能；
- 4）具備深色物體掃描功能；
- 5）數據輸出格式：掃描軟件具備GPD和STL輸出格式，可以輸出ASC、WRL(紋理特征）以及具有法向量的四邊形網格；
- 6）在掃描得到物體三維形狀的同時還可以掃描得到并且輸出紋理信息；
- 7) 掃描數據自動保存，不占用掃描時間；
- 8）支持對重疊點云自動選取較佳數據,自動裁剪，具有局部法向量，geomagic軟件處理時，必須能夠運用"select best data"功能，根據法向量自動判斷哪個數據較優，從而自動剔除重疊的數據；
- 9）能很好處理1mm左右薄壁件的掃描數據。
產品應用
3DSS幻影標準型三維掃描儀可以滿足復雜曲面、柔性物體和各類樣品、工件的三維外觀掃描和測量檢測，是性價比極高的工業級三維掃描儀。
- 汽車行業：汽車油泥模掃描；整車掃描；零部件掃描；三維檢測等
- 生產制造：零部件掃描，設計研發，三維檢測，模具設計，精密零部件、模具等
- 教育行業：3D教學實驗室，軟件技能培訓，教育普

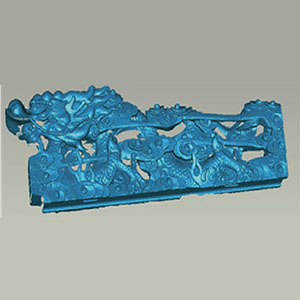

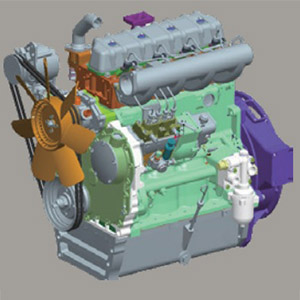

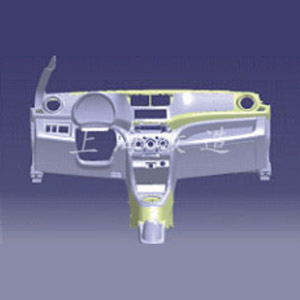

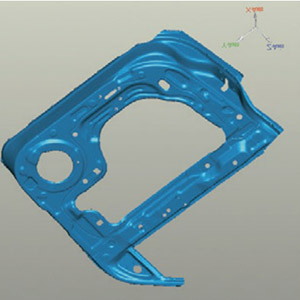

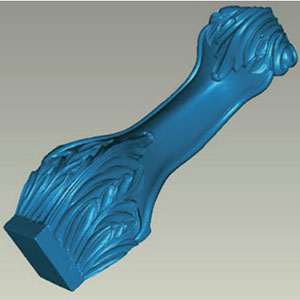

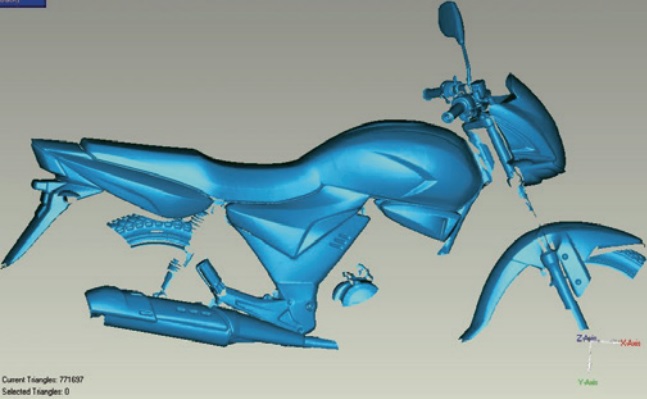

應用案例
